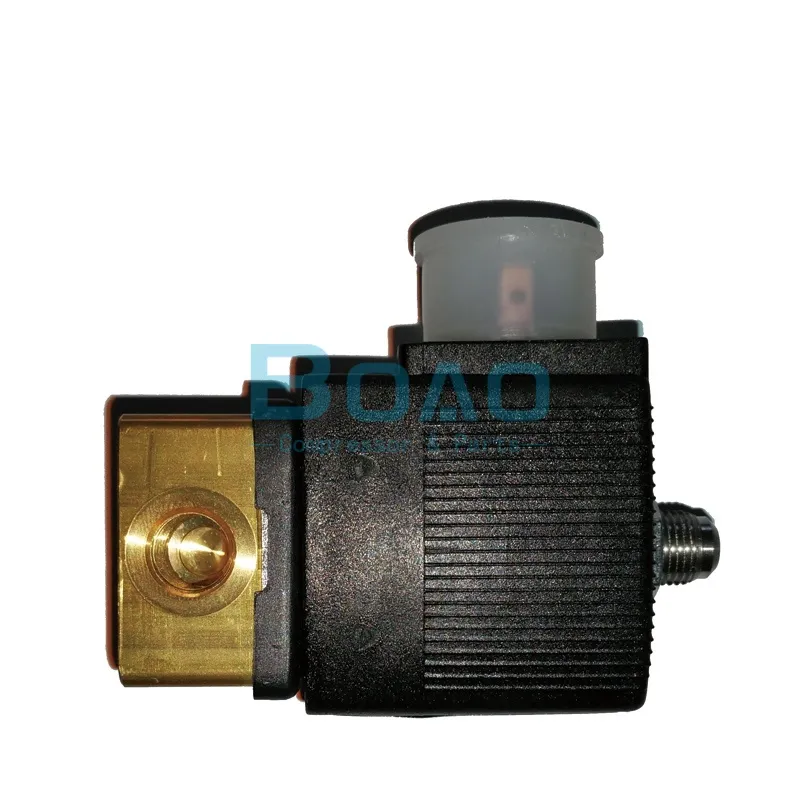

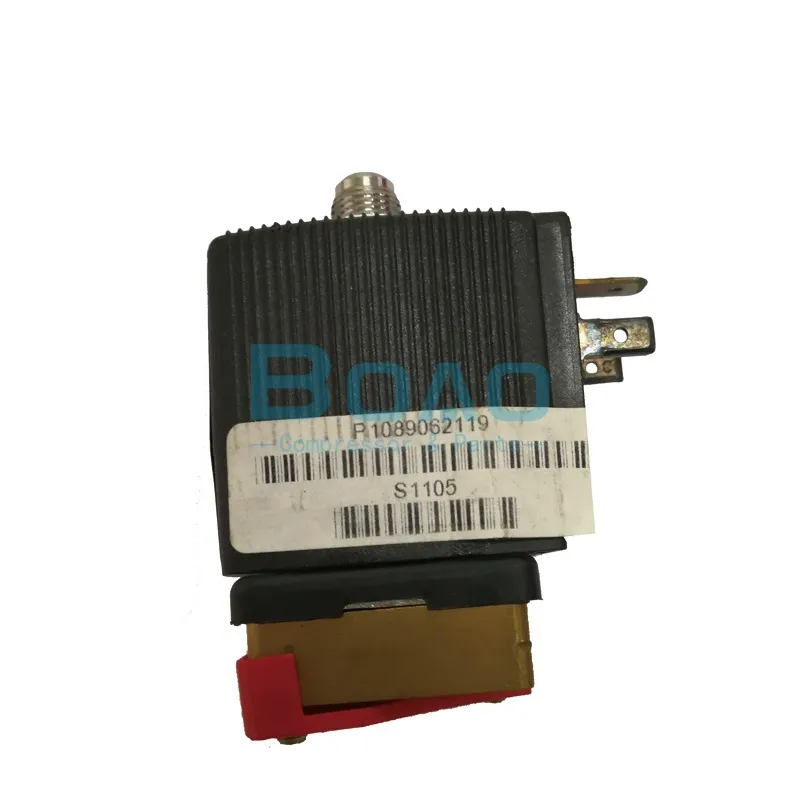

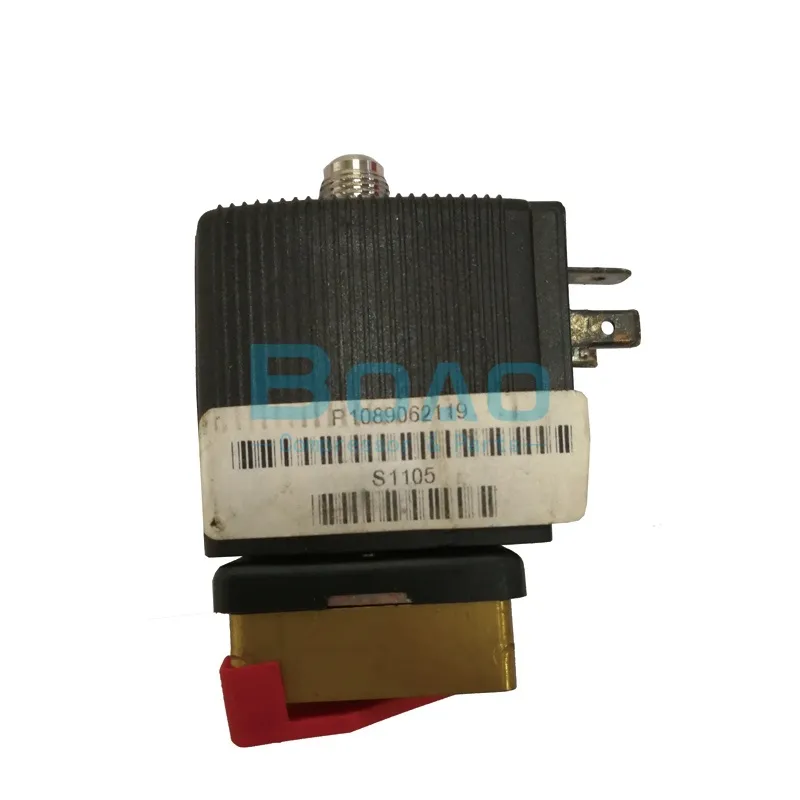

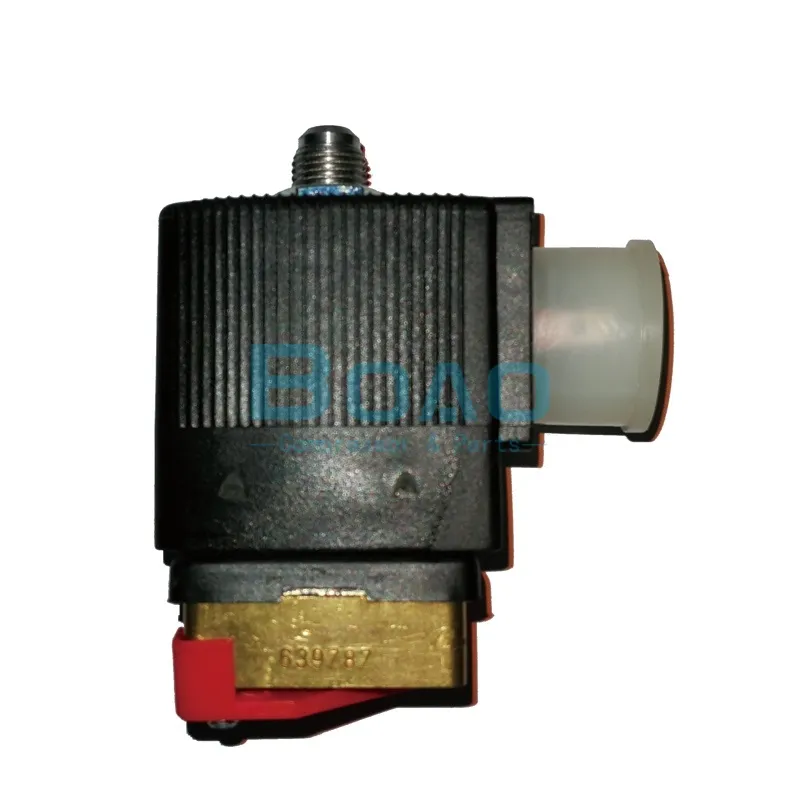

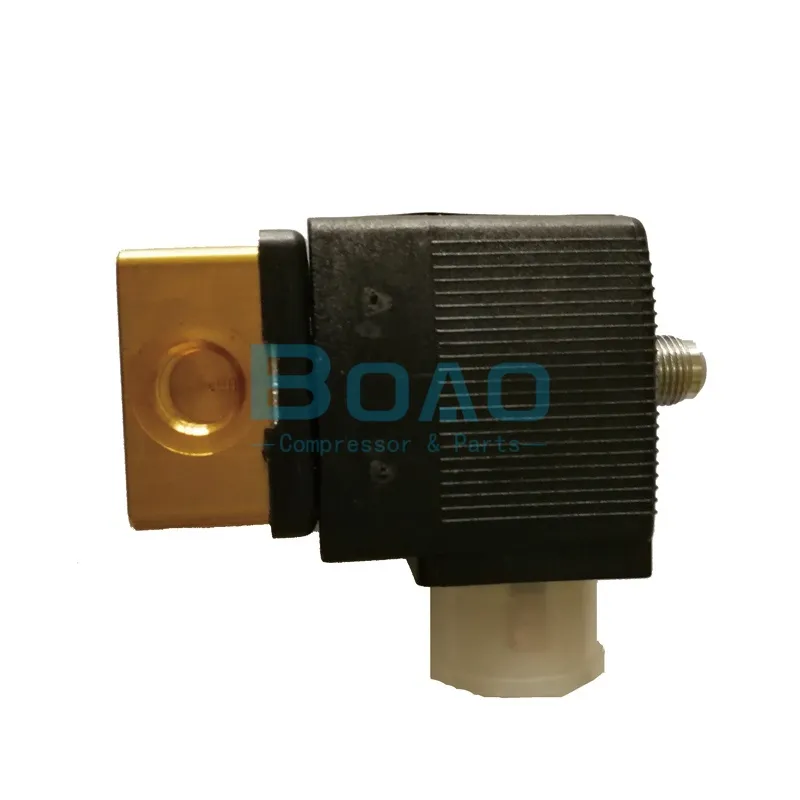

صمام الملف اللولبي من أطلس كوبكو 1089062052 (1089062119)

تطور رقم القطعة

الرقم 1089062052 هو رقم القطعة النشط الحالي لصمام الملف اللولبي الذي كان يحمل سابقًا الرقم 1089062119 في كتالوج أطلس كوبكو. هذا ليس مكونًا مُعاد تصميمه أو مُطوّرًا، بل هو نفس جسم الصمام، ونفس الملف، ونفس الحل التقني. قامت أطلس كوبكو بتحديث نظام ترقيم الكتالوج، وأصبح الرقم 1089062052 هو الرقم البديل الرسمي. عند طلب الرقم 1089062052، ستتلقى نفس الصمام الذي كان يُشحن سابقًا بالرقم القديم.

بالنسبة لفرق الصيانة التي تدير أساطيل متنوعة الأعمار، يعني هذا أن القطعة 1089062052 تُركّب مباشرةً في أي آلة كانت تتطلب في الأصل القطعة 1089062119. يبقى الموصل الكهربائي وقوس التثبيت وخيوط المنافذ دون تغيير. لا حاجة إلى لوحات محولات أو إعادة توصيل الأسلاك أو إعادة برمجة وحدة التحكم.

الوظيفة داخل الضاغط

داخل ضاغط لولبي يعمل بحقن الزيت، يتحكم الجهاز 1089062052 في سلسلتين تشغيليتين أساسيتين. الأولى هي التحميل والتفريغ. عندما يُصدر جهاز التحكم أمرًا للضاغط بإنتاج الهواء، يفتح الجهاز 1089062052 لتوصيل هواء التحكم إلى مشغل صمام المدخل. يفتح المشغل صمام المدخل، ويبدأ الضاغط بسحب الهواء المحيط إلى وحدة الضغط. عندما يصل ضغط النظام إلى القيمة المحددة، يُفصل جهاز التحكم الطاقة عن الملف اللولبي، ويُغلق صمام المدخل، وينتقل الجهاز إلى وضع الخمول بدون تحميل.

تتمثل الوظيفة الثانية في تفريغ الضغط. عند إيقاف التشغيل، يقوم الجهاز 1089062052 بتفريغ الضغط المتبقي المحصور داخل خزان فاصل الزيت وخطوط التحكم إلى الغلاف الجوي. يُعدّ هذا التفريغ ضروريًا، فبدونه، سيحاول الضاغط إعادة التشغيل في نظام مضغوط، مما قد يتسبب في سحب المحرك الرئيسي لتيار بدء تشغيل زائد، وربما يؤدي ذلك إلى فصل نظام الحماية من الحمل الزائد أو تلف ملفات المحرك.

تصميم مغلق عادةً

يعني تصميم NC أن الصمام يبقى مغلقًا عند انقطاع التيار الكهربائي، ولا يُفتح إلا عند وصول طاقة 120 فولت إلى الملف. يُعد هذا خيارًا تصميميًا بالغ الأهمية للسلامة. أثناء انقطاع التيار الكهربائي أو التوقف الطارئ، يفقد الملف الجهد الكهربائي فورًا. يعيد الزنبرك الداخلي المكبس إلى مكانه، مُغلقًا الصمام في أجزاء من الثانية. يؤدي ذلك إلى إغلاق مسار هواء التحكم، مما يُغلق بدوره صمام المدخل ويعزل دائرة الضغط. لا يمكن للضاغط إعادة التشغيل تلقائيًا تحت الحمل عند عودة التيار الكهربائي.

التشغيل الكهرومغناطيسي

داخل جسم الصمام النحاسي، يحيط ملف لولبي بمكبس مغناطيسي متحرك. عند تطبيق تيار متردد 120 فولت على أطراف الملف، يسحب المجال المغناطيسي الناتج المكبس لأعلى عكس قوة زنبركية. يؤدي ذلك إلى رفع مانع تسرب المكبس عن مقعد الصمام، مما يفتح مسار التدفق بين منفذي الدخول والخروج. يمكن الآن للهواء أو الزيت التحكم بالمرور عبر الصمام إلى المشغل أو منفذ التهوية في اتجاه التدفق.

عند إزالة الجهد الكهربائي، ينهار المجال المغناطيسي فورًا. يقوم الزنبرك - المصمم لتوفير قوة إرجاع موثوقة عبر ملايين الدورات - بدفع المكبس إلى مكانه. تستقر مادة منع التسرب بإحكام، مانعةً مسار التدفق. يكتمل الانتقال من الفتح إلى الإغلاق في غضون عشرات الميلي ثانية، وهي سرعة كافية لمنطق التحكم في الضاغط الذي يعمل عادةً بدورة زمنية تتراوح بين 0.5 و 2 ثانية.

تسلسل التحميل

أثناء عملية التحميل، يقوم جهاز التحكم بالضاغط بتنشيط الوحدة 1089062052. يفتح الصمام ويوجه ضغط التحكم إلى أسطوانة صمام المدخل. تمتد الأسطوانة، ساحبةً صفيحة صمام المدخل لفتحها. يدخل الهواء المحيط إلى وحدة الضغط عبر مرشح السحب، ويبدأ الضغط. تبقى الوحدة 1089062052 مُنشطة طوال مدة دورة التحميل، مما يحافظ على ثبات ضغط التحكم.

تسلسل التفريغ والإيقاف

عندما يصل ضغط النظام إلى الحد الأعلى المحدد، يقوم جهاز التحكم بفصل الطاقة عن الوحدة 1089062052. يُغلق الصمام فورًا، مما يقطع ضغط التحكم عن صمام المدخل. تقوم فتحة تهوية منفصلة في مشغل صمام المدخل بتفريغ هواء التحكم المحصور، ويدفع نابض صمام المدخل صفيحة الفراشة لإغلاقها. ينتقل الضاغط من وضع التشغيل تحت الحمل إلى وضع الخمول، مستهلكًا الحد الأدنى من الطاقة حتى إشارة التحميل التالية.

عند إيقاف التشغيل بأمر أو في حالة الطوارئ، يقوم الجهاز 1089062052 بفتح مسار تهوية لتصريف ضغط خزان فاصل الزيت إلى الغلاف الجوي عبر كاتم صوت التفريغ. تُهيئ هذه الخطوة لخفض الضغط الضاغط لإعادة تشغيل بعزم دوران منخفض في الدورة التالية.

دقة المواد والتصنيع

صُنع جسم الصمام 1089062052 من النحاس الأصفر بتقنية الصب الدقيق والتشكيل الآلي بدقة متناهية تصل إلى مستوى الميكرون في مقعد الصمام الداخلي وتجويف المكبس. يتميز النحاس الأصفر بثلاث مزايا مقارنةً بالبدائل الشائعة من الحديد الزهر أو سبائك الزنك. أولًا، يقاوم التآكل الناتج عن أبخرة زيوت التشحيم في الضاغط ونواتج التكثيف الحمضية المتراكمة في دائرة هواء التحكم. ثانيًا، يتطابق معامل تمدده الحراري مع مادة مانع التسرب في المكبس، مما يضمن إحكامًا ثابتًا عبر نطاق التشغيل الكامل من 0 درجة مئوية إلى 70 درجة مئوية. ثالثًا، تقلل كثافته العالية من التآكل الناتج عن الاهتزازات على أسطح دليل المكبس.

غالباً ما تُقلل الصمامات البديلة العامة التكاليف عن طريق استبدال المواد أو تخفيف دقة التصنيع. قد يُحكم إغلاق مقعد الصمام الذي يبلغ انحرافه عن الشكل الدائري بمقدار 0.05 مم بشكل كافٍ عند تركيبه جديداً، ولكنه سيُصاب بتسرب داخلي خلال بضعة آلاف من دورات التشغيل، حيث تُسرّع الاهتزازات والتغيرات الحرارية من تآكل المقعد.

جودة الملف تحت التشغيل المستمر

يعمل ملف التبريد 1089062052 في ظروف تشغيل مطولة خلال دورات تحميل الضاغط العادية، والتي قد تستمر 30 دقيقة أو أكثر في التطبيقات ذات الطلب الثابت على الهواء. يستخدم ملف التبريد الأصلي من أطلس كوبكو عزلًا من الفئة H وسلكًا نحاسيًا بقياس مُختار لتقليل التسخين المقاوم عند 120 فولت و60 هرتز. غالبًا ما تستخدم ملفات التبريد البديلة الرخيصة أسلاكًا أرق وعزلًا أقل جودة. في ظل ظروف التشغيل المطولة، ترتفع درجة حرارة هذه الملفات بشكل مفرط، مما يؤدي إلى انخفاض مقاومة العزل حتى يحدث قصر داخلي في الملف.

الحماية على مستوى النظام

يؤدي تعطل صمام الملف اللولبي في وضع الفتح إلى بقاء الضاغط تحت ضغط مستمر، مما يهدر الطاقة ويزيد من خطر حدوث أعطال ناتجة عن زيادة الضغط. أما تعطل الصمام في وضع الإغلاق فيمنع التحميل تمامًا، مما يوقف إنتاج الهواء المضغوط. كلا نوعي العطل يتسببان في توقف غير مخطط له. يقلل الصمام 1089062052، المصمم وفقًا لمواصفات المصنع ومعايير مراقبة الجودة، من كلا الخطرين من خلال قوة تشغيل ثابتة، ومواد مانعة للتسرب مناسبة، وأوقات استجابة موثقة عبر نطاق الضغط المقنن.
