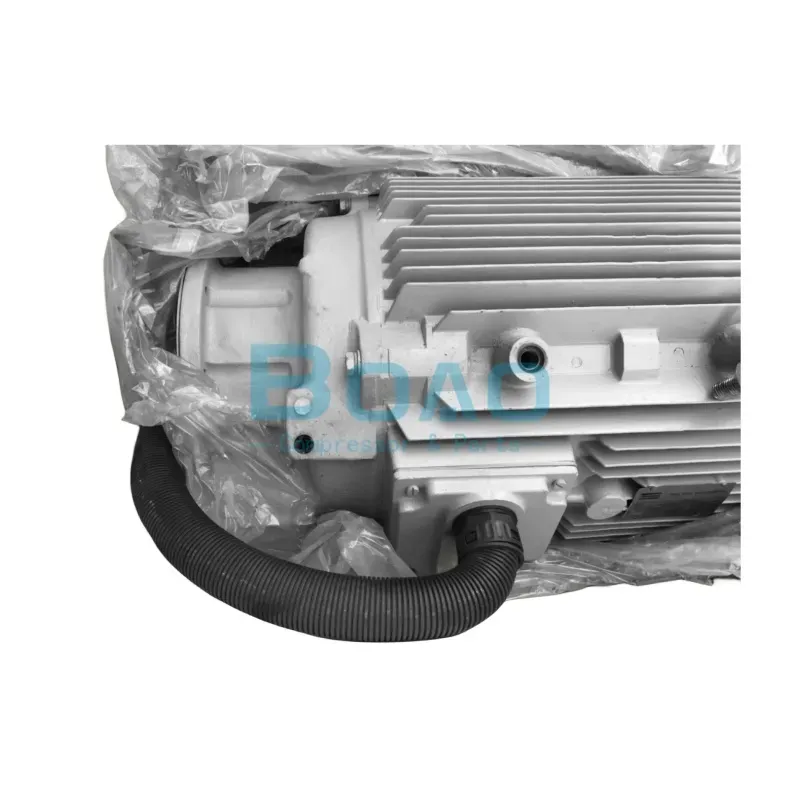

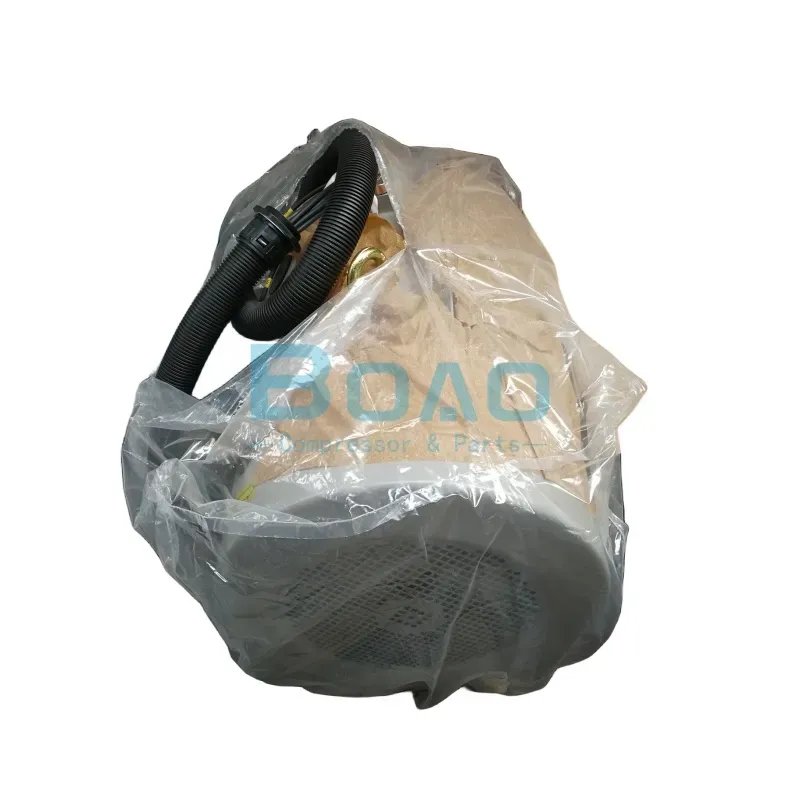

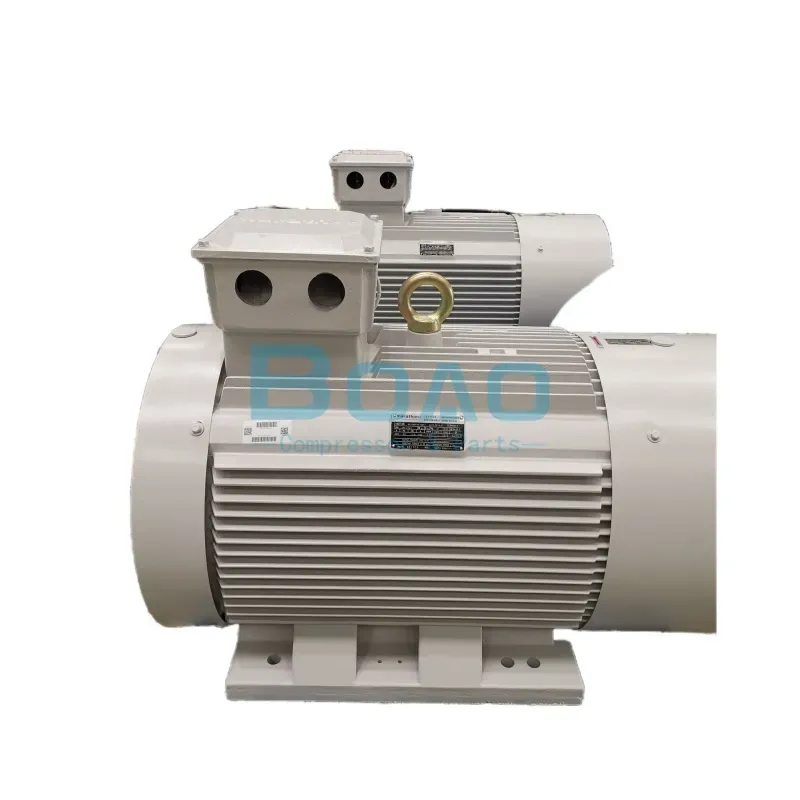

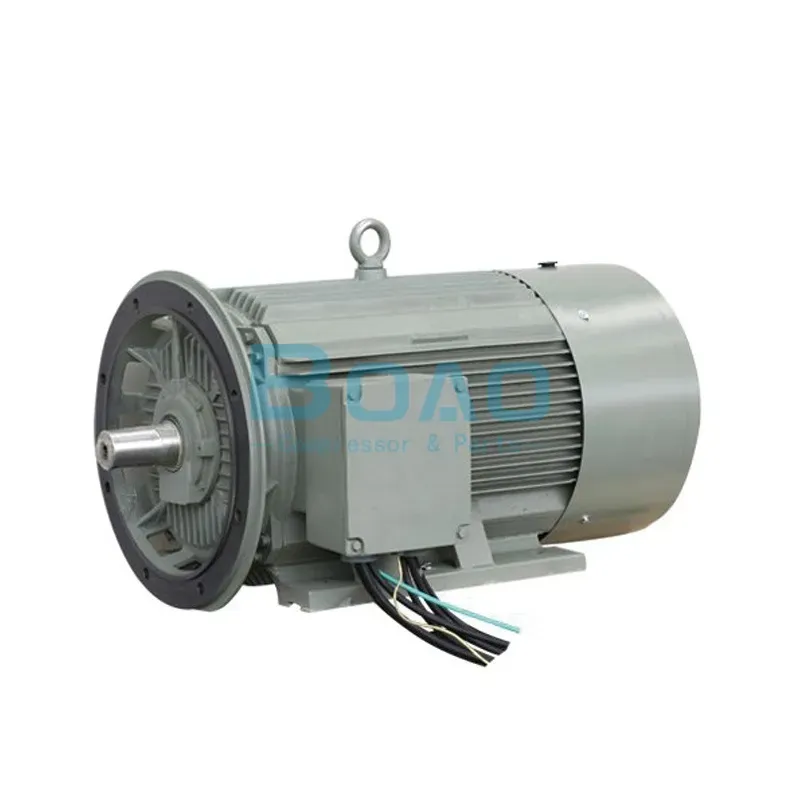

مجموعة محرك Atlas Copco 1622503080 (1080424154) بقدرة 55 كيلوواط لضواغط لولبية من سلسلة GA
1622503080 (1080424154) مجموعة محرك 55 كيلوواط
وصف المنتج
موضع محرك القيادة في ضاغط لولبي
يُعدّ محرك الدفع الرئيسي بمثابة القلب النابض لأي ضاغط لولبي دوار. فهو يحوّل الطاقة الكهربائية ثلاثية الأطوار إلى عزم دوران ميكانيكي يُدير رأس الضاغط الهوائي. في آلة من فئة 55 كيلوواط، يُحدّد هذا المكوّن قدرة النظام على ضخ الهواء، واستهلاك الطاقة، وموثوقيته على المدى الطويل. صُمّمت مجموعة محركات Atlas Copco 1622503080 خصيصًا لهذا الغرض في منصات ضواغط GA55 وGA55+ وGX55 التي تعمل بنظام حقن الزيت.
هذا ليس محركًا صناعيًا جاهزًا تم تعديله ليناسب النظام. صممت شركة أطلس كوبكو المحرك 1622503080 كجزء من نظام الضاغط المتكامل. تمت مطابقة أبعاد العمود، وشفة التثبيت، واختيار المحامل، والخصائص الحرارية مع وصلة طرف الهواء وهيكل الضاغط. يضمن هذا النهج الهندسي المتكامل محاذاة دقيقة، ونقلًا سلسًا لعزم الدوران، وتشغيلًا خاليًا من الاهتزازات طوال عمر خدمة المحرك.
تاريخ رقم القطعة: 1080424154 يصبح 1622503080
في نظام قطع غيار أطلس كوبكو، يُعدّ الرقم 1622503080 هو رقم القطعة النشط الحالي لمجموعة المحرك هذه بقدرة 55 كيلوواط. أما الرقم 1080424154 فهو رقم مرجعي سابق في النظام يُشير إلى نفس المكون. وقد أعادت أطلس كوبكو ترقيم القطعة خلال تحديث للنظام. ويشير كلا الرقمين إلى مجموعة المحرك نفسها دون أي تغيير في الأبعاد أو المواصفات أو خصائص الأداء.
عند طلب قطعة غيار، يمكنك استخدام الرقم المرجعي 1622503080 أو 1080424154. سيقوم الموزع المعتمد أو بوابة قطع غيار أطلس كوبكو بربط كلا الرقمين بنفس الوحدة الفعلية. يُفيد هذا فرق الصيانة التي قد تجد أيًا من الرقمين على لوحة بيانات الآلة الموجودة. كما يظهر هذا الرقم في وثائق الخدمة القديمة.
المواصفات الفنية
المعايير الكهربائية ومعايير الأداء
| المعلمة | مواصفة |
| رقم القطعة (الحالي) | 1622503080 |
| رقم القطعة (السابق) | 1080424154 |
| اسم الجزء | MOTOR ASS'Y 55KW 400V 50HZ |
| القدرة المقدرة | 55 كيلوواط (~75 حصان) |
| الجهد المقنن | 400 V |
| التردد المقدر | 50 هرتز |
| مرحلة | تيار متردد ثلاثي الأطوار |
| فئة العزل | الفئة F / H |
| حماية الحاوية | IP55 أو أعلى |
| نوع الواجب | مستمر (S1) |
البيانات المادية وبيانات التركيب
| المعلمة | مواصفة |
| طول | 1220 ملم |
| عرض | 700 مم |
| ارتفاع | 1100 مم |
| الوزن (بعد التجميع الكامل) | 470 كجم |
| بلد المنشأ | ألمانيا |
| رمز النظام المنسق | 85015290 |
يمثل وزن 470 كجم وزن مجموعة المحرك بالكامل، بما في ذلك قاعدة التثبيت الهيكلية، ومكونات الغلاف المدمجة، وصندوق التوصيل، وجميع الوصلات الميكانيكية اللازمة لتركيب الضاغط. هذا الوزن لا يمثل وزن وحدة المحرك الكهربائي وحدها. لذا، فإن استخدام معدات الرفع المناسبة والمصممة لتحمل هذا الوزن ضروري أثناء المناولة والتركيب.
يصنف رمز النظام المنسق 85015290 هذا المنتج كمحرك تيار متردد متعدد الأطوار بقدرة تتراوح بين 7.5 كيلوواط و75 كيلوواط. يتوافق هذا التصنيف مع قدرة خرج تبلغ 55 كيلوواط، وينطبق على التخليص الجمركي العالمي لمشتريات المعدات الصناعية.
موديلات الضواغط المتوافقة
تم تصميم مجموعة محرك Atlas Copco 1622503080 لمنصات الضواغط التالية:
- GA55 ضاغط لولبي قياسي ثابت السرعة بقدرة 55 كيلوواط يعمل بحقن الزيت
- GA55+ : نسخة محسّنة الكفاءة بقدرة 55 كيلوواط مع تكامل مُحسّن لوحدة ضغط الهواء والمحرك
- GX55 ضاغط بقدرة 55 كيلوواط ضمن منصة GX التي تشترك في نفس البنية الهندسية
كما أنه متوافق مع ضواغط لولبية مختارة من فئة 55 كيلوواط تعمل بحقن الزيت ضمن مجموعة منتجات أطلس كوبكو، والتي تستخدم نفس هيكل المحرك وتكوين التركيب. تأكد دائمًا من التوافق من خلال مراجعة بيانات لوحة بيانات الضاغط وكتالوج قطع غيار أطلس كوبكو الرسمي قبل الطلب.
ميزات الهندسة والإنشاء
تصميم للتشغيل المستمر في الصناعة
صُمم المحرك 1622503080 للعمل المتواصل بحمل S1. وهذا يعني قدرته على العمل بكامل طاقته المقدرة دون انقطاع، وهو شرط أساسي لضواغط الهواء المستخدمة في الإنتاج والتي تعمل على مدار الساعة في المصانع. يُدير التصميم الحراري للمحرك الحرارة الناتجة عن خرج طاقة مستمر يبلغ 55 كيلوواط. وتوفر مواد العزل من الفئتين F وH في ملفات الجزء الثابت هامش أمان حراري واسع فوق درجة حرارة التشغيل العادية.
يعني تصنيف الحماية IP55 أن غلاف المحرك محمي من الغبار ومقاوم لرذاذ الماء من أي اتجاه. يتناسب هذا المستوى من الحماية مع بيئة غطاء الضاغط. يُعدّ الغبار الناتج عن نظام ترشيح المدخل وجزيئات الهواء المحيط في المصنع من الأمور الشائعة داخل غطاء الضاغط. ولا يؤثر التنظيف الدوري بالماء على سلامة المحرك الداخلية.
ميزات الهندسة والإنشاء
التكامل على مستوى النظام
تُوفر شركة أطلس كوبكو هذا المحرك كمجموعة محرك كاملة، وليس كوحدة محرك منفصلة. تشمل المجموعة قاعدة التثبيت، وشفة التوصيل، وصندوق التوصيل، وجميع الوصلات الهيكلية الجاهزة للتركيب المباشر في إطار الضاغط. يضمن ذلك تطابق ارتفاع مركز العمود، ونمط البراغي، وموضع التوصيل بدقة مع مواصفات تركيب وحدة ضغط الهواء الخاصة بالشركة المصنعة.
أثناء عملية الاستبدال، يجب على فرق الصيانة مراعاة متطلبات التركيب المحددة. يجب استبدال الفاصل الأصلي ومسامير التثبيت في بعض تكوينات الضواغط بمسامير التثبيت رقم 1630 0600 28. يُحسّن هذا التحديث من ثبات التثبيت، وهو موثق في نشرات خدمة أطلس كوبكو الخاصة باستبدال محركات 55 كيلوواط.
اعتبارات التركيب والصيانة
المناولة والمحاذاة
يتطلب محرك 1622503080، الذي يبلغ وزنه 470 كجم، معدات رفع مناسبة. يوفر استخدام رافعة محرك أو رافعة علوية أو رافعة شوكية مزودة بحبل رفع وقضيب توزيع مناسبين مناولة آمنة. يمنع الرفع من حلقات التثبيت المخصصة أو نقاط الرفع الموجودة على غلاف المحرك تلف العمود وصندوق التوصيل وواجهات التثبيت.
يُعدّ ضبط محاذاة عمود المحرك مع وحدة ضغط الهواء أمرًا بالغ الأهمية لضمان عمر تشغيلي طويل. فأي انحراف زاوي ولو بسيط (جزء من المليمتر) في وصلة الضاغط ينقل أحمالًا دورية إلى محامل العمود. هذه الحالة تُسرّع من تآكل المحامل، وقد تُحدث ترددات اهتزازية تُفعّل إنذار الاهتزاز في وحدة تحكم الضاغط. استخدم مؤشر قياس أو أداة محاذاة ليزرية للتحقق من محاذاة الوصلة بعد تثبيت المحرك على قاعدة التثبيت.
التوصيل الكهربائي والتشغيل
يجب أن يتبع التوصيل ثلاثي الأطوار مخطط الأسلاك الموجود على لوحة بيانات المحرك أو داخل غطاء صندوق التوصيل. تحقق من اتجاه دوران الأطوار قبل توصيل العمود بطرف الهواء. قد يؤدي تشغيل المحرك في الاتجاه المعاكس، ولو لفترة وجيزة، إلى تلف مضخة زيت الضاغط أو فصل الحماية الحرارية. بعد التشغيل الكهربائي، شغّل المحرك غير موصول لإجراء فحص دوران سريع. تأكد من أن سحب التيار على جميع الأطوار الثلاثة يبقى ضمن النطاق المذكور على لوحة البيانات، وأنه لا توجد ضوضاء أو اهتزازات غير طبيعية.
المراقبة الروتينية
أثناء التشغيل، احتفظ بسجل لتيار المحرك لكل طور، ودرجة حرارة الملفات، ودرجة حرارة المحامل. يشير الارتفاع التدريجي في درجة حرارة الملفات غالبًا إلى تدهور مروحة التبريد أو انسداد مسار التهوية. يشير عدم توازن التيار المفاجئ بين الأطوار إلى عطل محتمل في الملفات. يوفر قياس الاهتزازات الدوري عند غلافَي المحامل (طرف القيادة والطرف المقابل) إنذارًا مبكرًا بانحراف المحاذاة أو تدهور المحامل.
