Atlas Copco 1616869383 C142 Постоянный магнитный воздушный блок
Обзор продукта
Что означает число 1616869383?

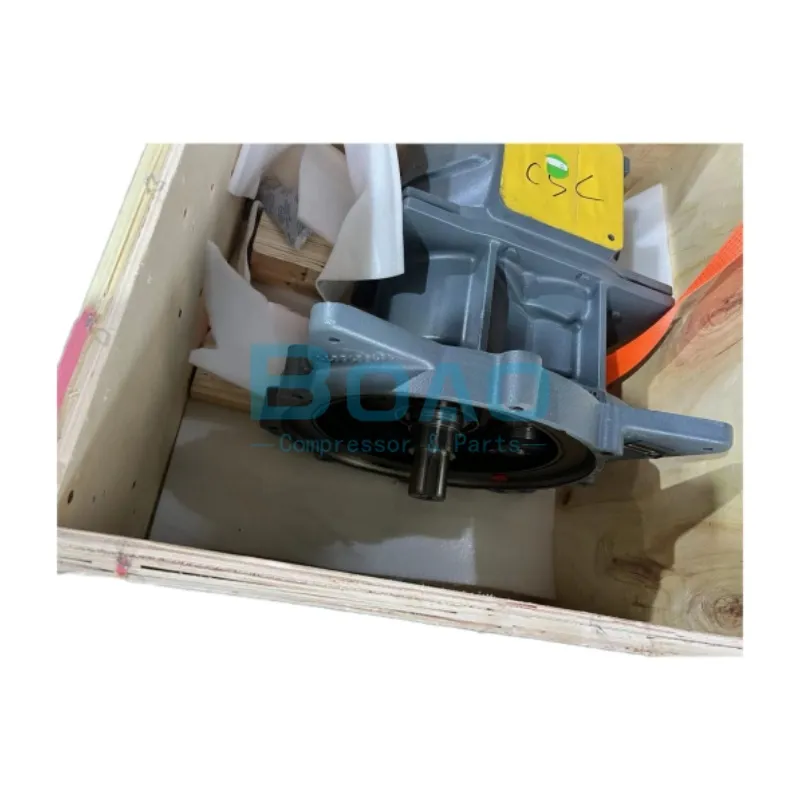

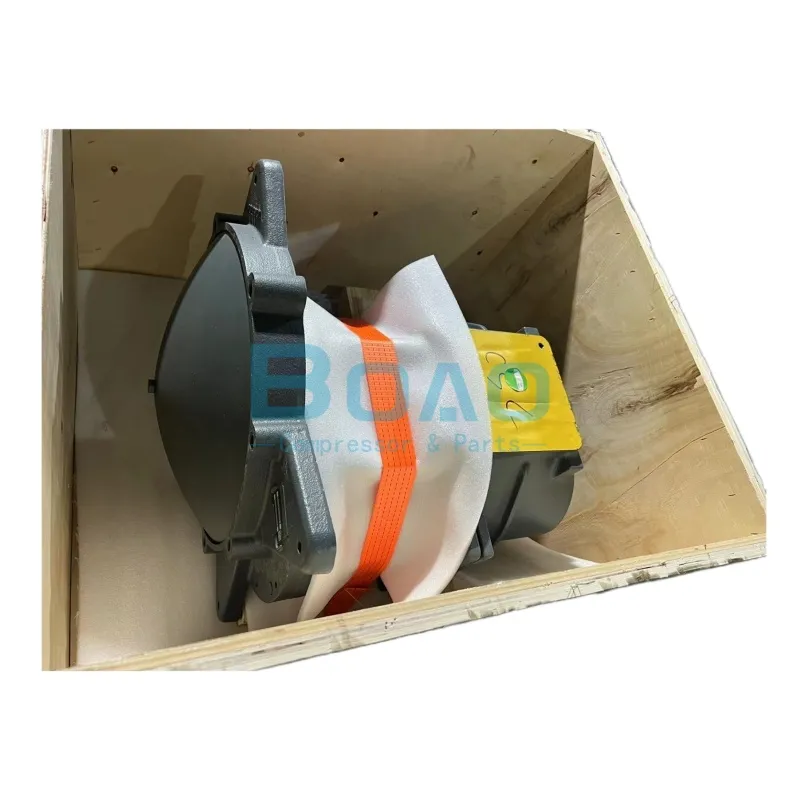

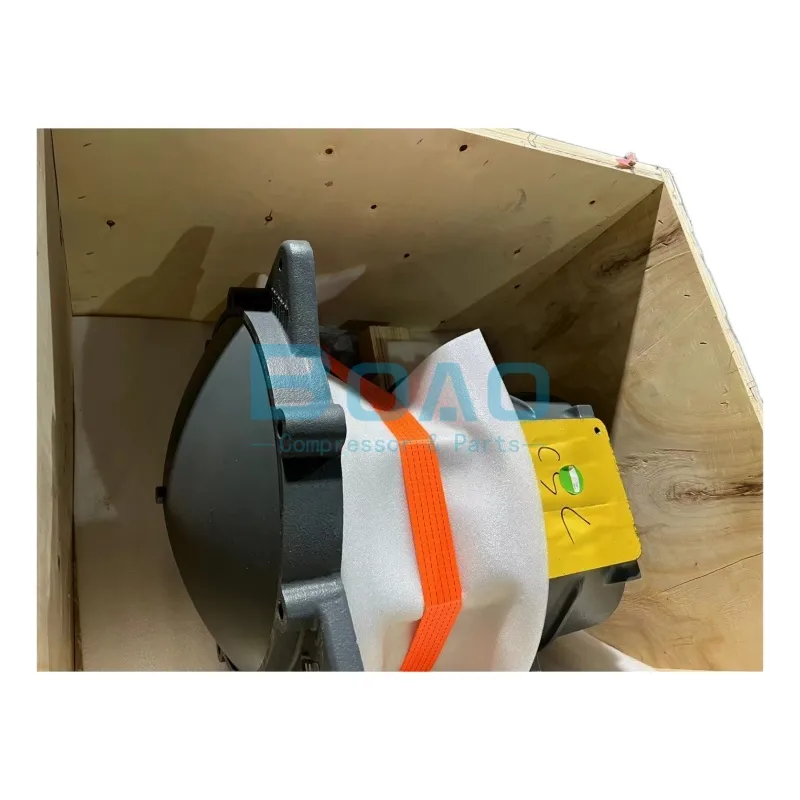

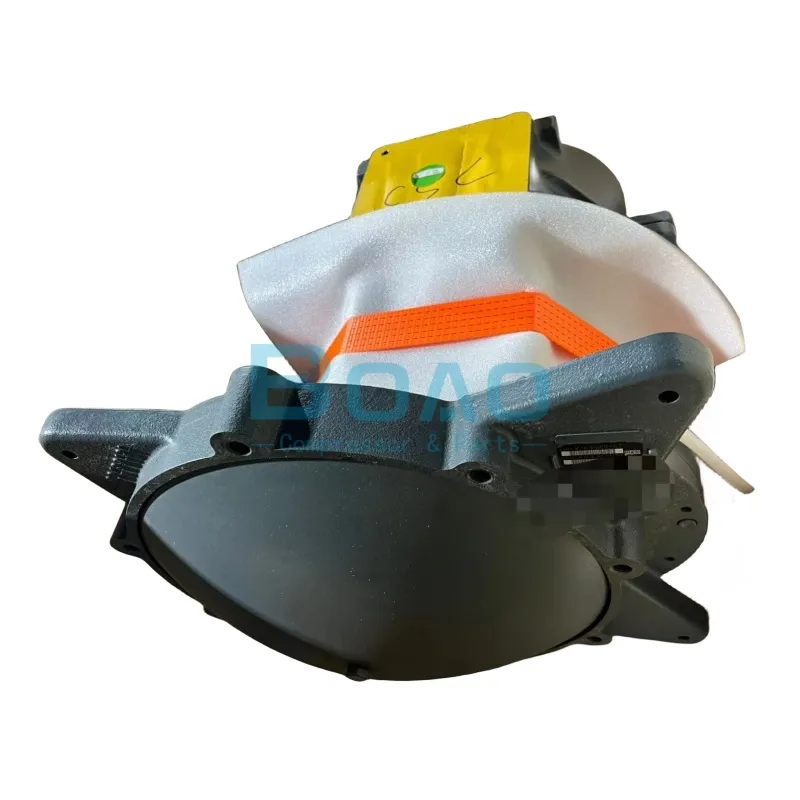

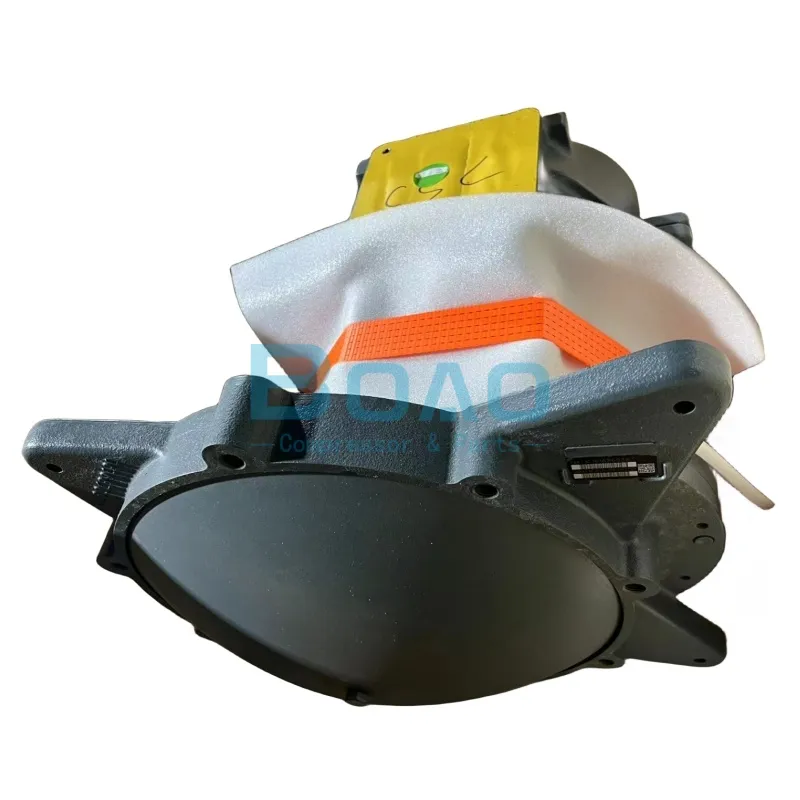

Компрессор Atlas Copco 1616869383 — это подлинный компрессорный блок C142 с ротором на постоянных магнитах. Компрессорный блок — это элемент сжатия, являющийся сердцем винтового компрессора. Он содержит два ротора, которые всасывают, захватывают и сжимают воздух перед выпуском. Платформа C142 с конструкцией на постоянных магнитах означает, что этот агрегат предназначен для компрессоров, приводимых в действие двигателем с регулируемой частотой вращения и постоянными магнитами.
Этот компрессорный блок представляет собой вариант C142 с постоянными магнитами из семейства компрессорных блоков Atlas Copco. Семейство включает в себя блоки от небольших блоков серии C до крупных агрегатов, и каждый код обозначает размер ротора и тип привода. Блок 1616869383 поставляется вместе с аналогичным блоком с номером детали 1616869393 в комплекте, а не в качестве замены цепи.
Где он находится в компрессоре
Воздушный блок расположен между впускным клапаном и выпускным патрубком. Двигатель приводит его в движение через муфту, а сжатый воздух поступает в охладитель и ресивер. Поскольку воздушный блок регулирует расход и давление в компрессоре, его состояние определяет общую производительность компрессора. Изношенный воздушный блок теряет эффективность задолго до того, как выйдет из строя, поэтому роторный блок — это та часть, которую наиболее важно поддерживать в исправном состоянии.
Технические характеристики
В таблице ниже приведены подтвержденные данные, удостоверяющие личность, для номера 1616869383.
| Элемент | Спецификация |
|---|---|

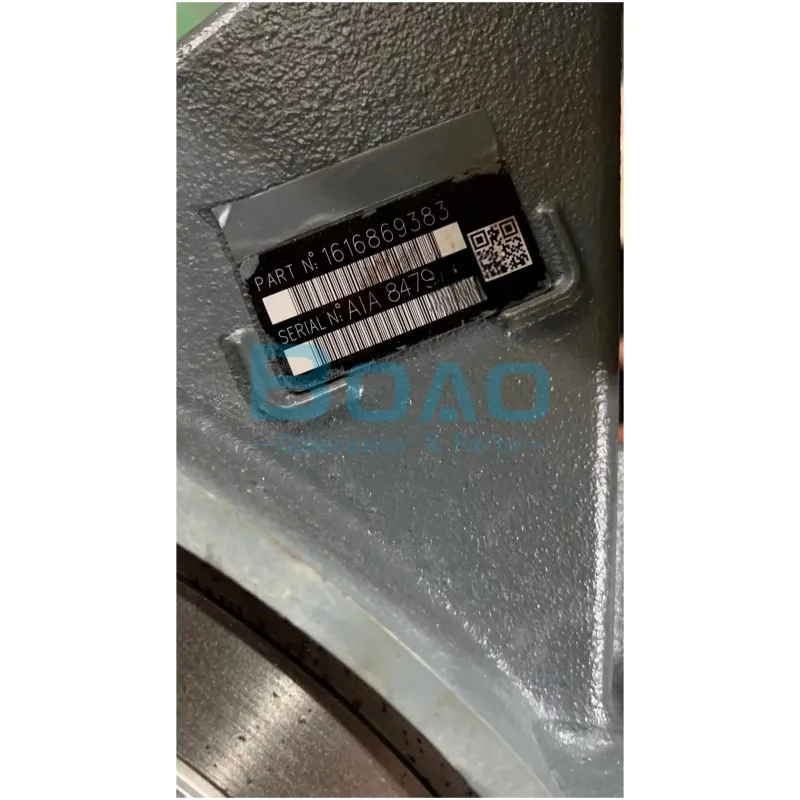

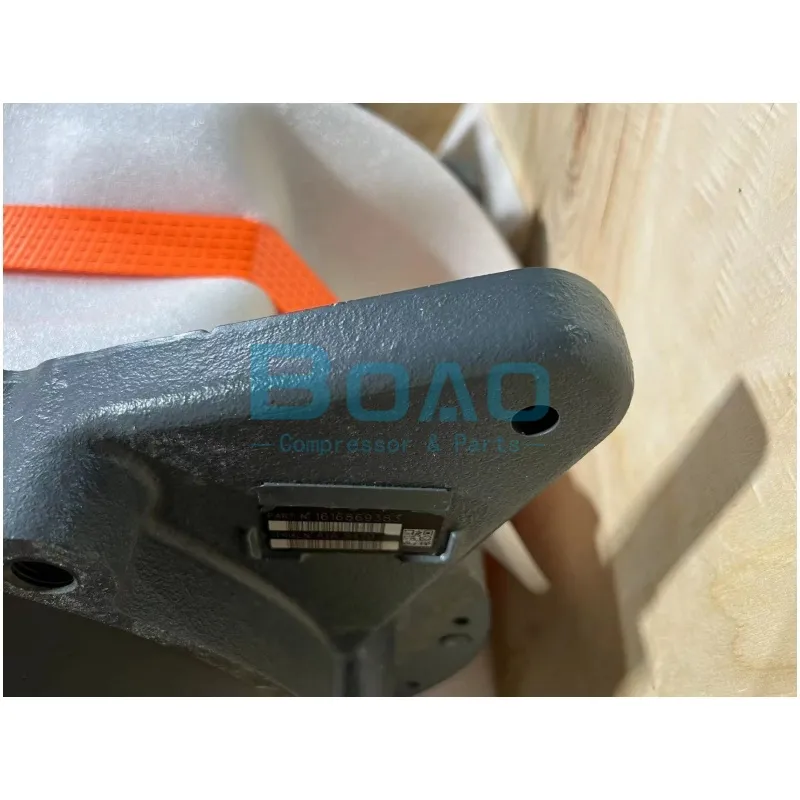

| Номер детали | 1616869383 |
| Тип продукта | Воздушный блок винтового компрессора (роторная группа) |
| семейство воздушных терминалов | C142 |
| Строить | Вариант с постоянным магнитом (ПМ) |
| Номер сопутствующей детали | 1616869393 |
| Бренд | Atlas Copco (оригинальный) |
Расход, давление и скорость вращения этого компрессорного блока определяются моделью компрессора. Роторная группа подбирается в соответствии с конкретной машиной, поэтому эти параметры подтверждаются при заказе, а не предполагаются. Контрольный список в разделе заказа показывает, что необходимо проверить перед покупкой.
Как винтовой компрессор сжимает воздух
В роторном винтовом компрессоре используются два зацепляющихся ротора внутри прецизионного отверстия. При их вращении захваченная воздушная полость сжимается вдоль роторов, и давление повышается. Роторы никогда не соприкасаются; тонкая масляная пленка поддерживает зазор и герметизирует канал. В конце отверстия сжатый воздух поступает к выходному отверстию. Чем меньше допуск ротора, тем меньше обратная утечка и тем выше объемная эффективность.
В винтовом компрессоре с масляной смазкой масло выполняет сразу три функции: охлаждает сжатый воздух, герметизирует зазор между роторами и корпусом и смазывает подшипники. Именно поэтому производитель согласовывает работу масляной системы и компрессора. Новая роторная группа, работающая на чистом, качественном масле, поддерживает низкую температуру на выходе и герметичность. Некачественное масло или изношенная группа приводят к повышению температуры и снижению эффективности.
Преимущество постоянных магнитов
Пневматический блок с постоянными магнитами предназначен для работы с частотно-регулируемым приводом на постоянных магнитах (ЧРП). Ротор оснащен магнитами, а не работает только на индукции, что обеспечивает высокую эффективность во всем диапазоне скоростей. В паре с контроллером ЧРП устройство отслеживает потребность в сжатом воздухе и предотвращает потери, связанные с работой на фиксированной скорости. Машина с фиксированной скоростью большую часть времени работает либо под полной нагрузкой, либо на холостом ходу через байпас, что приводит к потерям энергии; ЧРП на постоянных магнитах замедляет вращение ротора в соответствии с нагрузкой и минимизирует потери. Именно поэтому пневматический блок на постоянных магнитах подходит для площадок с переменным режимом работы, где эффективность при частичной нагрузке имеет первостепенное значение.
Типичные области применения
Модель 1616869383 предназначена для винтовых компрессоров Atlas Copco, использующих частотно-регулируемый привод с постоянными магнитами. Эти машины применяются в системах кондиционирования воздуха на предприятиях общего назначения, в цехах и технологических линиях, где требуется стабильное давление и хорошая экономичность при частичной нагрузке. Точная модель компрессора уточняется по контрольному списку предварительного заказа. Любой компрессор, работающий с частотно-регулируемым приводом с постоянными магнитами и нуждающийся в блоке C142, может использовать этот блок после проверки совместимости.
Установка, техническое обслуживание и устранение неполадок.
Установка и регулировка
Установите воздушный блок на чистом верстаке с использованием соответствующего подъемного оборудования. Совместите муфту с двигателем в пределах указанного допуска и затяните каждый болт с требуемым моментом. Неправильно установленная группа роторов быстро изнашивается и пропускает воздух через уплотнительные поверхности. Перед установкой проверьте входные и выходные патрубки на наличие повреждений и замените прокладки, чтобы соединения оставались герметичными.
Техническое обслуживание и хранение
Перед установкой храните компрессорный блок в герметичной упаковке в сухом месте. Поврежденный корпус или поврежденный патрубок могут привести к утечке воздуха или плохому прилеганию, поэтому отбракуйте любой агрегат, который выглядит помятым при доставке. Во время эксплуатации следуйте графику замены масла и фильтра компрессора, поскольку чистое масло защищает роторы и подшипники. Простая визуальная проверка при обслуживании поможет установить правильный интервал замены.
симптомы отказа
Износ компрессорного блока проявляется сначала в снижении подаваемого потока при том же давлении, а затем в повышении температуры на выходе. Двигатель может потреблять больший ток для поддержания заданного значения, а уровень шума или вибрации возрастает. Если ничего не предпринимать, агрегат теряет мощность и может пропускать масло через компрессор. Эти признаки указывают на необходимость замены роторной группы, а не просто на небольшую настройку.
Подлинное качество и оформление заказа
Почему стоит выбрать оригинальный воздушный компрессор?
Оригинальный компрессорный блок 1616869383 изготовлен в соответствии с опубликованными техническими характеристиками и подобран к основной линейке компрессоров. Профиль ротора, комплект подшипников и корпус выбраны с учетом режима работы компрессора, поэтому агрегат восстанавливает исходную кривую сжатия. Выбор указанного блока также сохраняет гарантию на машину и обеспечивает предсказуемую работу пневматической системы в течение всего интервала технического обслуживания.
Контрольный список для предварительного заказа
| Что проверить | Почему это важно |
|---|---|
| Модель основного компрессора | Подтверждает, что воздушный блок точно соответствует вашему оборудованию. |
| Класс давления и расхода | Гарантирует, что основной блок C142 выполнит ваши задачи. |
| Тип привода: PM / VSD | Согласовывает ротор с постоянными магнитами с контроллером. |
| Размеры муфты и порта | Обеспечивает плотное прилегание и герметичность соединений. |
